Сегодня вы узнаете о приборах защиты, которые должны обязательно быть в распределительном щите, очередности их подключения и необходимых характеристиках.

Этот рассказ для простых рядовых жителей, чтобы они имели хоть какое-то представление о том, какие приборы необходимо обязательно поставить в распределительный щит дома или квартиры, для защиты электропроводки, подключенного бытового оборудования, а также защиты от поражения электрическим током людей, проживающих в этом помещении.

Вы спросите - А зачем простому жителю такие знания? Отвечаю: - Чтобы понимать и разбираться в том, обеспечивает ли достаточную защиту распределительный щит, собранный самостоятельно или приглашенным электриком, а не смотреть округленными глазами на него и беспрекословно верить каждому его слову.

Обычно, "супер" занятые и очень уж прошенные электрики, не любят, когда их контролируют. А в итоге заказчик получает чудо щит за круглую сумму, который непригоден к использованию по прямому своему назначению, а именно, обеспечению электробезопасности своего жилья.  Хочу дать вам несколько советов, которые должен знать каждый.

Первый.

Для защиты от короткого замыкания и перегрузки электропроводки, в распределительном щите при однофазной проводке, в начале должен быть установлен вводной двухполюсный автоматический выключатель, чтобы отключать одновременно и ноль и фазу. Нельзя ставить одинарный автоматический выключатель на вводе только на фазу. При определенных условиях по нулевому проводу  может пойти фаза, что приведет к нежелательным последствиям, а отключить ее у вас не будет возможности, если будет стоять однополюсный автоматический выключатель.

Часто задают такой вопрос. Нужно ли ставить еще один вводной автоматический выключатель в помещении, если один уже стоит на этажной площадке или вне помещения на улице? Мое мнение - обязательно нужно! Не будете же вы искать ключи, открывать двери и бежать на улицу, чтобы отключить электроснабжение при резко возникшей опасной ситуации. Намного легче и быстрее это сделать находясь в помещении.

Номинал вводного автоматического выключателя в доме не должен превышать номинал такового за пределами помещения. Если на подходящей к дому линии стоит автоматический выключатель 25 ампер, значит в распределительном щите в доме нельзя ставить вводной автоматический выключатель с номиналом выше этих 25 ампер.

Кроме вводного, ставятся автоматические выключатели отдельные на группы потребителей, разделенные на розетки и освещение. Желательно установить такое разделение для каждого помещения. Также, отдельный автомат со своей линией устанавливается для каждого мощного электроприбора. Ссылка на видео как выбрать автоматический выключатель в описании.

Второй.

Для защиты подключенных электроприборов от поломки при скачках напряжения в сети, необходимо после вводного автоматического выключателя, установить реле напряжения УЗМ. С его помощью можно выставить границы минимального и максимального напряжения, которое будет поступать в жилище. Желательно установить минимальное значение 180, а максимальное 250 вольт. При выходе напряжения в сети из этих границ, реле напряжения отключит подачу электроэнергии в ваш дом и спасет от поломки подключенные электроприборы. Когда напряжение в сети придет в норму, чтобы ваш дом не оставался обесточенным, реле напряжения опять включится автоматически и электропитание восстановится. Время его повторного включения нужно установить не менее 5 минут.

Внимание, одно важное требование!

Номинал реле напряжения должен быть на одну ступень выше, чем номинал входного автоматического выключателя. Если номинал вводного автомата 25 ампер, реле напряжения должно быть не менее 32 ампер.

Третий.

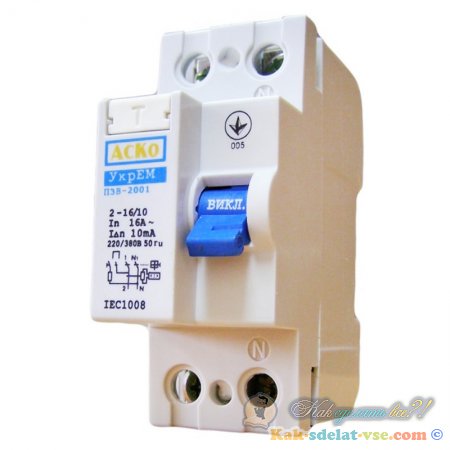

Для защиты человека от поражения электрическим током при нарушении изоляции электропроводки или поломке электроприборов применяют устройство защитного отключения УЗО.

Оно отключает электропитание, реагируя на дифференциальный ток утечки, когда человек прикасается к оголенному кабелю или корпусу электроприбора под напряжением.

Его ставят в распределительном щите сразу после реле напряжения.

Все характеристики УЗО, так же, как автоматических выключателей указываются для температуры окружающего воздуха +30°С.

Можно поставить одно УЗО на всю квартиру или дом. В таком случае УЗО при срабатывании будет отключать от электропитания все жилище. А срабатывать оно может часто в результате нескольких причин.

Они следующие. В любой электропроводке, даже самой новой, имеется фоновый ток утечки. Его величина зависит от качества выполненной электропроводки - это надежность соединений, количество распредкоробок, количество групп и длина кабелей.

Также она зависит от количества подключенных современных электроприборов, которые в подавляющем большинстве, имеют импульсные блоки питания и сетевые фильтры напряжения. Они создают фоновые импульсы, которые тоже приводят к срабатыванию УЗО.

Вывод. Если в жилище электропроводка качественная и компактная (например, это обычная однокомнатная квартира), электроприборов немного, тогда можно поставить одно УЗО с дифференциальным током срабатывания 30 миллиампер.

Если электропроводка в жилище разделена на много групп, тогда желательно поставить такое УЗО на каждую группу. Кроме того, на приборы контактирующие с водой - стиральная машина, водонагреватель, нужно ставить отдельное УЗО с током срабатывания 10 миллиампер и вести отдельную линию на каждый такой прибор.

Такая схема установки УЗО будет намного дороже, но поверьте, что это стоит того. Ведь на весах лежит здоровье и жизнь человека.

Так как УЗО не защищает от короткого замыкания и перегрузки, его ставят перед автоматическим выключателем или перед их группой.

А сейчас внимание!

Номинал УЗО, так же как и реле напряжения, должен быть выше номинала автоматических выключателей перед ним минимально на одну-две ступени. Если участок цепи защищает автомат на 16А, то УЗО необходимо ставить с номинальным током не ниже 25А. Если поставить одинаковый номинал, УЗО может прийти в негодность, а вы останетесь без защиты.
Существует еще такое защитное устройство как дифавтомат. Оно состоит из УЗО и автоматического выключателя. Исходя из того, что в дифавтомате уже есть автоматический выключатель, не вижу смысла ставить дифавтомат на группу автоматических выключателей. Его целесообразно ставить на отдельную линию, для которой требуется защита. В таком случае автоматический выключатель на эту линию ставить нет необходимости.

Отличить УЗО от дифавтомата очень просто. Если перед номиналом прибора нет никаких букв, значит это УЗО, а если стоит буква, означающая характеристику срабатывания по току автоматического выключателя, его категорию, например английские буквы В или С, тогда это дифавтомат.

А сейчас немного специальной информации, которая при выборе УЗО имеет очень важное значение и на что не обращают внимание большинство потребителей.

УЗО и дифавтомат бывают электронные и электронномеханические.

Электронные дешевле, имеют в своей схеме усилитель, для которого необходимо питание. Оно поступает к усилителю из сети. Поэтому при обрыве ноля, когда питание исчезает, а фаза продолжает идти на приборы, такие УЗО становятся неработоспособными, так как усилитель не получает питание. При такой ситуации УЗО не сработает!

Электронномеханические более надежные и цена их значительно выше. В их схеме нет усилителя, поэтому они работают независимо от наличия питания.

Я советую ставить электронномеханическое УЗО. Если не все, то хотя бы одно перед всеми остальными УЗО, сделав при этом двухуровневую защиту.

Отличить электронные УЗО или дифавтомат от электромеханических можно различными способами. Один из них - по схеме, которая находится на самом приборе. Сравните эти две схемы.

В электронном УЗО или дифавтомате на схеме обозначен усилитель. Это может быть треугольник или квадрат, но к нему обязательно идет питание в виде двух проводов от входа (вот они на схеме). В электронномеханическом УЗО такая часть схемы отсутствует.

Кроме того, УЗО различают на тип А, которая реагирует на переменный и постоянный ток. Некоторые электроприборы требуют установки УЗО именно такого. И второй тип АС,  которая реагирует только на переменный ток и используется чаще всего.

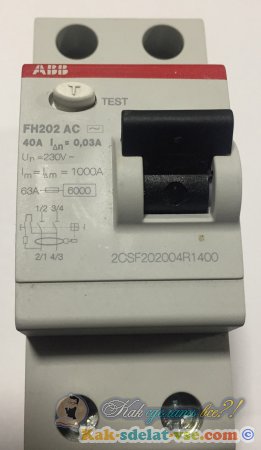

Еще одна важная характеристика УЗО это номинальный условный ток короткого замыкания Inc, который показывает, какой максимальный ток короткого замыкания может выдержать УЗО и при этом остаться работоспособным. Эта характеристика указывается на самом приборе.

Необходимо использовать УЗО с показателем не меньше 6000 А. В странах Евросоюза не допускаются к эксплуатации УЗО с меньшим номиналом по этому показателю. А у нас, как видите, можно и 4500.

Вот и все, что я хотел вам рассказать. А теперь решайте сами, что вам нужно поставить для безопасного использования электроэнергии в вашем доме.
