Выбор автоматического выключателя.

Админ - 18-01-2018, 00:34
Выбор автоматического выключателя.



Самая опасная ошибка при выборе номинала автоматического выключателя это его превышение от необходимого.



Большинство рядовых жителей уверены в том, что если поставить автоматический выключатель большего номинала, чем требуют правила электромонтажа, тогда этот контур электропроводки будет выдерживать нагрузку больше, а сам выключатель не будет часто выбивать. Таким образом, можно будет подключать на эту линию приборы с большей мощностью. При этом сечение кабеля никто не учитывает!



Выбор автоматического выключателя.



Но нельзя забывать главное! Автоматический выключатель защищает только электрический кабель, а не подключенные к нему электрические приборы!



Поэтому, нужно правильно выбирать номинал автоматического выключателя, исходя только из сечения кабеля, который к нему подключен, а не от мощности приборов, которые будут к нему подключены.





Поочередность действий здесь очень простая. Сначала определяется суммарная мощность электроприборов, которые вы планируете подключать на данную линию. Соответственно этой мощности, выбирается необходимое сечение кабеля. Зная это сечение, выбирается автоматический выключатель для его защиты. Все это проделывается при составлении схемы электропроводки объекта.



Огромное большинство жителей, не понимают прямой и простой зависимости, между сечением кабеля и номиналом автоматического выключателя. Поэтому на кабель 2,5 мм2 ставят автоматический выключатель не 16 Ампер, а 25 Ампер.

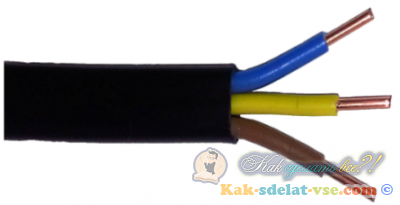

А эта зависимость существует непоколебимая и прямая. Один квадрат сечения медного кабеля рассчитан на нагрузку 9 ампер или приблизительно на мощность 2 кВт. Берем медный кабель сечением 2,5 квадрата и рассчитываем для него номинальный ток.



Выбор автоматического выключателя.

Для этого  9 х 2.5 = 22,5 Ампера.



Казалось бы, что автоматический выключатель на 16 ампер это очень мало и номинал его защиты очень занижен.



Так почему же нужно ставить на такой кабель, автоматический выключатель 16 ампер, а не 20 или 25? В чем же здесь основная и трагическая ошибка, из-за которой плавится изоляция на кабелях и случаются пожары от замыкания электропроводки. Давайте попробуем разобраться.



Выбор автоматического выключателя.



В автоматическом выключателе, кроме механического расцепителя, вот такого снаружи, который вы можете отключить сами вручную, при видимой опасности, есть еще два автоматических расцепителя, которые отключают питание.





Один срабатывает при резком возрастании показателей тока, а второй при длительном повышенном потреблении тока.



Первый это электромагнитный расцепитель.



Выбор автоматического выключателя.



Он срабатывает и отключает питание за 1/10 секунды, когда ток в защищаемом кабеле резко превышает номинал автомата



-  в 3-5 раз у автоматов категории В

- и в 5-10 раз у автоматов категории С.



Такое состояние возникает при коротком замыкании.



Разберем на примере. Вот автоматический выключатель с маркировкой В16. Чтобы он моментально отключил питание, нужно чтобы ток резко возрос до 48-80 ампер.



16 х 3 = 48
16 х 5 = 80



 У автоматического выключателя с маркировкой С16, такой предел равен 80 - 160 ампер.



16 х 5 = 80
16 х 10 = 160



А теперь, внимание! У автоматических выключателей категории В - до тока 48 ампер, а у категории С - до тока 80 ампер, электромагнитный расцепитель не будет вообще срабатывать, а ток будет идти по подключенным кабелям.



Такие показатели тока в 48 и 80 ампер для медного кабеля сечением 2,5 квадрата это катастрофа, рабочий ток которого не должен превышать 22,5 ампера. Но не все так трагично.



Для такого положения, в автоматическом выключателе есть еще один расцепитель - тепловой. У него другие правила работы и они одинаковые для обеих категорий автоматических выключателей, как для В, так и для С.



Первое правило.



При превышении номинала автоматического выключателя на 13%, он держит нагрузку больше 1 часа, то есть не срабатывает и не отключает питание.



Давайте добавим к номиналу автоматического выключателя 16 ампер 13% и получаем:



16 х 1.13 = 18,08 Ампера



То есть, до тока 18 ампер, этот автомат будет работать без никаких вопросов более 1 часа.



Второе правило.



Если ток превышает номинал автоматического выключателя на 45%, приблизительно наполовину, тогда он сработает и отключит питание по времени до 1 часа.



Добавляем к номиналу 16 ампер 45% и получаем:



16 х 1.45 = 23,2 Ампера



То есть, при токе 23 ампера, автоматический выключатель на 16 Ампер будет держать нагрузку и не отключаться до одного часа. Какой это будет период, 10 минут или 50, в технической характеристике не говорится.



Потому, что время срабатывания зависит от того, насколько превышен номинал автомата в пределах от 13 до 45%, то есть от 18 до 23 ампер.



Как вы помните, рабочий ток для медного кабеля сечением 2,5 мм2 , не должен превышать 22,5 Ампера. То есть, все параметры находятся в пределах нормы и кабель не греется.



Не нужно забывать, что эта норма зависит от множества факторов, главный из которых это возможность охлаждения кабеля. Больше всего на это влияет окружающая температура и то, какая сделана проводка, наружная или внутренняя. Внутри стены, кабель греется сильнее.



Давайте теперь посмотрим, что будет, если на кабель 2,5 мм2 , поставить автоматический выключатель 25 ампер. Рассчитаем те же показатели для такого автомата. Добавим 13%.



25 х 1,13 = 28,25 Ампер



Такой автомат держит нагрузку 28 ампер более часа без особых проблем. Теперь добавим 45%.



25 х 1,45 = 36,25 Ампер



То есть, нагрузку 36 ампер этот автоматический выключатель на 25 Ампер будет держать до одного часа.



А теперь еще раз вспомните, на какой ток рассчитан медный кабель сечением 2,5 мм2? Правильно! На 22,5 ампера. То есть, при 28 амперах он будет постоянно греться, а его изоляция будет трескаться и приходить в негодность. При 36 амперах изоляция кабеля будет плавиться и возникнут условия для короткого замыкания.



Все приведенные расчеты сделаны для медного кабеля. Не забывайте, что у кабеля из алюминия при одинаковом сечении выдерживаемая нагрузка наполовину меньше. Особенно это надо помнить тем, кто проживает в домах старой постройки, когда массово применялся алюминиевый кабель. Если вы планируете подключать в таком доме современные бытовые электроприборы, желательно алюминиевый кабель заменить на медный.



Выбор автоматического выключателя.



Поверьте, что я старался объяснить все просто и вы смогли понять и разобраться в этом вопросе. Теперь электропроводка в вашем доме будет надежно защищена от замыкания и возгорания из-за несоответствия автоматических выключателей и подключенному сечению кабеля.



Кроме того, запомните еще одно. Автоматический выключатель специально производится в неразборном виде. Он не подлежит ремонту и при поломке, его нужно менять на новый.



Видео. Выбор автоматического выключателя.
