Как сделать электропроводку в доме?



Зная основные принципы электромонтажных работ , вы сможете сами выполнить электропроводку в доме и сэкономить достаточную сумму. Основой всех последующих видов строительных работ, после постройки стен и крыши, или перед капитальным ремонтом, есть правильный монтаж электропроводки. Постараюсь рассказать о самых основных принципах электромонтажа.



Тем более, что сделать его своими руками несложно, но для этого нужно иметь необходимые знания и оборудование. Оборудование можно купить, а вот о необходимых знаниях, мы попытаемся рассказать популярно.



Как сделать электропроводку?



1. Схема электропроводки.



В большинстве случаев, схема электропроводки составляется хозяином строительства произвольно, проще говоря от балды. И, как правило, тогда, когда над головой у него стоят мастера, пришедшие выполнять эту работу.



Как сделать электропроводку в доме?



Составление схемы выглядит следующим образом. С помощью мелка или кусочка кирпича, на стенах рисуют места расположения розеток и выключателей. Выключатели возле дверей, а розетки по углам комнат. Знакома вам такая ситуация?



Как сделать электропроводку в доме?



После окончания строительных работ, розетки оказываются за мебелью, а выключатели за открытой дверью, что, согласитесь, не очень удобно.





О качестве исполнения схемы электропроводки, можно судить по количеству электрических удлинителей и тройников, применяемых в жилье после окончания строительных работ.



Поэтому схему электропроводки, с указанием места размещения розеток, выключателей и соединительных коробок, нужно подготовить заранее. Также нужно рассчитать необходимую нагрузку, сечение провода, и разделить потребителей на группы.



Как сделать электропроводку в доме?



Должно быть минимум две группы потребителей, то есть два контура. Один это освещение и другой это розетки. Лучше, если такие два контура будет иметь отдельно каждое помещение в доме. Кроме того, каждый мощный электроприбор - духовка, электроплита или бойлер должны иметь отдельное подключение со своим автоматом.



Обязательно нужно согласовать эту схему с расположением в помещениях труб отопления, водопровода и газа, будущей расстановкой мебели и местом стационарных бытовых электроприборов. Запрещается ставить розетку ближе 50 см от различных труб, радиаторов и раковин.



Розетка может располагаются на той высоте от пола, которая вам больше подходит. В большинстве случаев это 30-40 см от пола. Но обязательно учитывайте толщину стяжки и будущего покрытия пола.



Если вы сомневаетесь ставить здесь розетку или нет, ставьте.  Лучше пусть будет лишняя розетка, чем ее не будет в необходимом месте. Ведь расстановка мебели в квартире может измениться в любой момент.



А сейчас о требованиях к выключателям. Выключатель должен располагаться на расстоянии 90-95 см от пола и 15 см от дверного проема, возле двери в комнату, и обязательно со стороны дверной ручки.



Расположение выключателей должно быть таким, чтобы было понятно какой выключатель за какой контур освещения отвечает.



В выключенном положении у  выключателя должна выступать верхняя часть, а во включенном нижняя.



Два одноклавишные выключатели всегда будут лучше одного двухклавишного. Но это требование не относится к выключателям для люстры.



Распределительный щит должен быть расположен в доступном, сухом месте, желательно возле входной двери, на высоте не более метр 70 от пола. Ни в коем случае не в ванной или кладовой, тем более не в платяном шкафу. Возле него не должно быть никаких соединений санитарно-технических коммуникаций. Все токоведущие части в нем должны быть закрыты.



2. Выбор провода.



Провод  должен иметь жилы с различным цветом изоляции. Поэтому нужно брать весь провод одного производителя с одинаковой цветовой гаммой жил.



Для проводки лучше всего использовать моножильный медный провод, марки ВВГ - плоский в двойной изоляции. Лучше с буквами НГ, что означает негорючий. Обязательно покупайте провод с маркировкой проверенных и известных заводов изготовителей. Требуйте при покупке, сертификат качества на него у продавца. Не берите провод без маркировки, неизвестного происхождения, даже если он намного дешевле. Проводка в доме делается не на один год и здесь нельзя экономить.



Не используйте алюминиевый провод. При одинаковом сечении, медный провод выдерживает мощность в 1,5 раза больше, чем алюминиевый. А при нынешнем наполнении жилища различной бытовой техникой, это очень актуально.  Кроме того, медный провод более долговечный, прочный, менее подвержен коррозии, чем алюминиевый.



А сейчас внимание. Для капитальной проводки нельзя использовать многожильный мягкий провод марок ПВС (вот такой - он с двойной изоляцией, круглый) и ШВВП (вот такой) - они используются в основном, только для удлинителей. У такого провода сопротивление больше, а электропроводность ниже, чем у одножильного, поэтому он нагревается сильнее при нагрузке. Хотя он мягкий и его легко прокладывать при изготовлении проводки.



Не используйте для устройства электропроводки в квартире или доме, одновременно провода различных марок и из различных металлов.



А сейчас внимание. Запомните одно из основных правил по подбору сечения провода. Чтобы провод не нагревался, один его квадрат или 1 мм2 сечения провода должен нести суммарный ток не более 9 ампер, то есть таким кабелем можно подключать приборы мощностью не более 2 киловатт.


Исходя из этого должен применятся следующий кабель с сечением одной жилы в сочетании с соответствующими защитными автоматами:



Как сделать электропроводку в доме?



И еще одно. Если вы планируете ставить розетки с заземлением, и у вас есть в наличии оборудованный по всем правилам контур заземления, тогда для розеток нужно использовать трехжильный медный кабель. Современные правила организации электропроводки, требуют установки розеток только с заземлением.
Но не ставьте розетки с заземлением, если проводка двухжильная, без провода заземления! Это может сбить с толку потребителя. Он может подумать, что розетка защищена заземлением и горько поплатиться за это.



3. Выбор оборудования.



При покупке розеток и выключателей, обратите внимание на их качество и наличие маркировки о выдерживаемой мощности. Не покупайте очень дешевых и очень дорогих. Берите среднюю ценовую категорию. По моему мнению, разница в цене не покрывает разницу в качестве.



Как сделать электропроводку в доме?





Покупайте к ним установочные коробки (подрозетники) соответствующего размера и качества. Все импортные розетки и выключатели предназначены для установочных коробок евростандарта диаметром 68 мм.



Как сделать электропроводку в доме?



Если планируете делать панельную планку из розеток и выключателей, тогда подрозетники должны иметь по бокам специальные выступы для соединения их между собой, на определенном расстоянии.



Как сделать электропроводку в доме?



Автоматические выключатели, и другое оборудование для распределительного щита, покупайте только хорошо известных и проверенных брендов. Здесь деньги экономить не стоит.

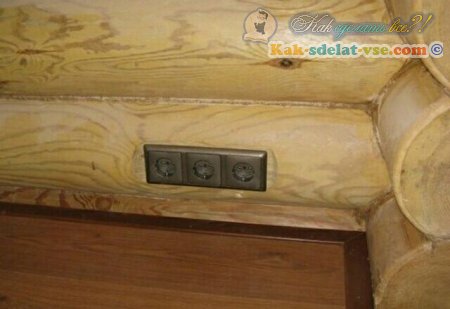

4. Монтаж электропроводки. Прокладка провода.



В домах со стенами из дерева проводку делают наружной. Если надо сделать внутреннюю, тогда только в металлической трубе. Розетки, выключатели и распределительные коробки в деревянном доме можно ставить только наружные.  Если необходимо поставить внутренние, тогда так же только в специальных установочных коробках для деревянных конструкций.  Все места соединений проводов, должны находиться только снаружи стен.





В кирпичном доме проводка может быть, как внутренней, так и наружной. Возле горючих конструкций из пластика или дерева, для защиты провода, используется металлический кабель канал. Для защиты провода внутри стен используют пластмассовую гофру, а по готовым стенам снаружи пластмассовый короб.



Как сделать электропроводку в доме?



Для внутренней прокладки провода используют два способа. Первый, под штукатурку - сверху по стенам, и второй, с вырезанием канавки - штробы в стене, куда помещается проводка. Чтобы избежать повреждения провода при дальнейших работах, провод  должен быть полностью утоплен в углубление штробы, без выступов. Для вырезания штробы, используют различное оборудование - от болгарки с алмазным диском до перфоратора и специального штробореза.



Как сделать электропроводку в доме?



Особенно важно то, что по существующим стандартам, провод должен прокладываться только вертикально и горизонтально, и только с прямыми углами. Его нельзя прокладывать как попало по всему помещению. Вертикальные участки проводов не должны проходить ближе, чем на 10 см к углам помещения, а также оконным и дверным проемам.



Как сделать электропроводку в доме?



Провода прокладываются не пучком (их нельзя связывать вместе), а каждый отдельно, с расстоянием не менее 3 мм между ними. Потому что в пучке провода имеют меньше возможности к теплоотдаче и могут перегреваться. Также не должно быть пересечения проводов между собой.



Провод от каждой розетки или выключателя должен идти вертикально вверх к потолку. Затем на расстоянии от 10 до 25 см от потолка, в зависимости от того, какой толщины будет потолок (штукатурка, натяжной, гипсокартонный), ставится распределительная коробка и формируется горизонтально полу канал проводов.


При необходимости горизонтальный участок можно проложить - на потолке, под полом, или горизонтально полу, но не ниже 10-25 см от него.



Как сделать электропроводку в доме?



Такие нормы существуют для того, чтобы после покрытия проводов облицовочными материалами, вы в любой момент знали, где они проходят. Нарушение такой нормы, может привести к повреждению проводки и трагическим последствиям. Если вы решите повесить, например, картину на стену или карниз на окно, то вы будете точно знать, что над розеткой или выключателем до потолка, а так же на расстоянии от потолка  около 10-25 см сверлить отверстие нельзя. А во всех других местах это можно делать безопасно.



Как сделать электропроводку в доме?



В местах соединений (розетка, коробка), обязательно нужно оставить провод  длиной не менее 25 см.



Выбор элементов крепления провода к стене сегодня достаточно разнообразный. Одинарный провод наилучше укреплять с помощью вот такого крепления "елочка". Оно имеет различные формы и размеры. Нужно просверлить отверстие в стене, лучше всего не в растворе, а в кирпиче, надеть эту "елочку" на провод, и вставить в отверстие. Провод закреплен. Для монтажа металлического или пластикового рукава с проводом, тоже существуют разнообразные крепления.



Как сделать электропроводку в доме?



При выводе проводов к распределительному щиту, их нужно обязательно промаркировать, приклеить малярный скотч с указанием куда именно идет этот провод.



5. Соединение проводов.



Теперь внимание! Важный момент.



Провода предназначенные для освещения и розеток сечением от 1,5 до 2,5 мм2, можно разрезать, соединять и делать от них ответвление.



Провод же, предназначенный для питания электроплит, проточных нагревателей, то есть для питания мощных электроприборов, сечением от 4мм2 и выше, нельзя разрезать, соединять и делать ответвление. Он должен быть цельным, и идти напрямую от щита до прибора. Кроме того, на каждый такой прибор нужно ставить отдельный автомат в щите.



Как сделать электропроводку в доме?



Это правило ни в коем случае нельзя нарушать!



Порядок соединения проводов, в каждом случае отличается, в зависимости от того, какие потребители подходят к каждой конкретной коробке.



Но существует одно железное правило, которое ни в коем случае нельзя нарушать.



Как сделать электропроводку в доме?



Внимание! На разрыв к автомату или выключателю должен подключаться провод с фазой, а не с нолем.



Соединение проводов должно быть надежным, безопасным и долговечным.



Простая скрутка запрещена правилами устройства электроустановок. Как бы не была она качественно сделана, со временем провода окисляются, контакт ослабевает, нагревается и может привести к возгоранию. Скрутка меди с алюминием тоже запрещена, потому что это гарантия огромных проблем в будущем.



А сейчас о способах соединения проводов.



Как сделать электропроводку в доме?



Первый способ это сварка проводов сварочным инвертором. Сначала делается скрутка, а затем ее конец  соединятся сваркой. Но не у всех дома есть такой сварочный аппарат.



Второй способ это опрессовка. Специальные гильзы определенного размера, надеваются на соединяемые провода и с помощью специальных прессклещей, запрессовываются в гильзу. Но не у всех, опять же, есть такие клещи, а стоят самые простые из них около 20 долларов.



Третий способ это пайка. Скрутку проводов можно спаять при помощи паяльника мощностью минимально 100 ватт, олова и припоя. Главное не перегреть провода в месте спайки, чтобы не расплавилась изоляция. Этот способ более доступен в домашних условиях, при, конечно, определенных навыках.



После всех этих способов, соединение проводов нужно заизолировать термоусадкой или изолентой.



Как сделать электропроводку в доме?



Все перечисленные виды соединений надежные, но они неразборные, трудоемкие, и уже устарели. Кроме всего прочего,  для их выполнения нужно наличие специального оборудования, а монтажники за такие соединения выставляют цену дороже.



Поэтому здесь хочу сказать, очень важное замечание.



А именно, почему нет необходимости использовать в доме или квартире эти соединения проводов: сварку, опрессовку и спайку?



Потому что, любой из современных самозажимных клемников производства фирмы WAGO, а не китайских подделок, спокойно выдерживает ток, который используется в жилом помещении. Кроме того, для такого соединения не требуется никакого дополнительного инструмента и изоляции. Каждый может соединить провода с помощью клемника своими руками. А при необходимости, можно легко изменить схему, ведь соединение с помощью клемников разборное.



Опять попрошу внимания. Это очень важно. В современной электропроводке, кабель сечением до 2,5 мм2, нужно соединять только с помощью клемных зажимов, и использовать для них автоматы не выше 16 ампер.



Как сделать электропроводку в доме?



А кабель от 4,0 мм2  и выше, как вы помните надеюсь, вообще нельзя соединять, его нужно вести целым от распределительного щита к прибору.



6.Проверка выполненной электропроводки.



Обязательно после проведенного электромонтажа, нужно еще раз проверить правильность соединения и подключения всех проводов визуально. Можно проверить их и с помощью прибора. Для такой проверки есть в продаже специальные приборы (и это не тестер), но стоят они недешево. Поэтому покупать такой прибор для дома нет смысла, легче сделать самостоятельную проверку, потратив лишний час или два. При выявлении ошибок, а такое бывает, нужно, конечно исправить их.



7. Сборка и установка распределительного щита.



Главное, что должно быть в щите это счетчик и автоматические выключатели - один общий и несколько по группам потребителей. Всё остальное оборудование, УЗО, дифавтомат, реле напряжения и другое, желательно поставить, чтобы обезопасить жизнь домочадцев  и целостность подключенных электроприборов.



Главный автомат нужен для того, чтобы обесточить всю квартиру одним движением руки. А дифавтомат нужен, чтобы сделать это же действие автоматически.
Устройство защитного отключения УЗО срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток утечки, когда повреждена изоляция, пробивает на корпус нагревательный тэн или другой элемент. При прикосновении человека к поврежденным проводам или не изолированным частям оборудования, УЗО моментально отключит питание в сети.



Как сделать электропроводку в доме?



Запомните, что УЗО не защищает сеть от перегрузки и короткого замыкания. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек тока, другое от перегрузок и короткого замыкания. Если включить УЗО без автомата и соединить фазу и ноль, получив короткое замыкание, то УЗО не сработает. А проводка, если нет других устройств защиты, сгорит вместе с УЗО.



Дифференциальный автомат это уникальное устройство, совмещающее в себе автоматический выключатель и УЗО. То есть, дифференциальный автомат способен защитить вашу проводку от коротких замыканий и перегрузок, а также от возникновения утечек тока.



Рекомендуется устанавливать УЗО или дифавтомат на каждый бытовой прибор высокой мощности.



Реле напряжения или УЗМ (устройство защиты многофункциональное), отключает электропитание при его выходе из установленного вами диапазона. Это реле устанавливают для защиты электроприборов, включенных в сеть, от скачков напряжения в этой сети.



Автоматический выключатель должен быть точно рассчитан на нагрузку. Здесь нужно применять правило, что лучше поставить автомат меньшей мощности, чем большей. Чтобы раньше сработал автомат и отключил питание, чем перегрелся провод, случилось короткое замыкание и загорелась проводка.



Запомните, что автомат защищает не подключенный к нему электроприбор, а только провод, который его питает, от перегрева.



О том, каким автоматом нужно защищать кабель с каким сечением, я уже говорил выше.



Главная ошибка здесь состоит в том, что люди стараются поставить автоматы с большей мощностью, из-за чего сгорает проводка и выгорают квартиры.



Провод не греется если к нему подключен прибор соответствующей мощности. Поэтому ставить автомат по мощности выше от расчетной, нет никакой необходимости.



Автоматы есть различных категорий. Я не буду объяснять вам различия.



Вам нужно запомнить лишь следующее. Для всех розеток в квартире, нужно использовать автоматы только с английской буквой "В".



Для освещения можно использовать автоматы категории В и категории С.



А для всех остальных силовых приборов, можно использовать автоматы категории С.



Внимание! Ни в коем случае нельзя ставить в квартире автоматы категории Д, они предназначены для мощных станков и электродвигателей с большими пусковыми токами.



8 .Установка подрозетников.



Место для установочной коробки в кирпичной или бетонной стене, можно высверлить с помощью перфоратора со специальной насадкой - коронкой диаметром 70-75 мм.  В подрозетник заводится необходимый кабель.



Подрозетники устанавливаются после проведения всех необходимых отделочных работ со стенами. То есть, отверстие для подрозетника сверлим по голой, необработанной стене, а устанавливаем подрозетник на стену с полной и готовой отделкой.



Этот процесс простой. Отверстие для подрозетника, в кирпичной или бетонной стене, заполняется быстрозастывающим раствором, это может быть раствор строительного гипса.



Затем подрозетник или распредкоробку нужно вставить в отверстие, выровнять к поверхности стены и по горизонтали с помощью уровня, чтобы розетка не выступала из стены и не была перекошена в одну из сторон.



В гипсокартоне, отверстие для подрозетника, вырезают  специальной фрезой диаметром 68 мм и закрепляются с помощью боковых зажимов.

9. Монтаж розеток и выключателей.



Здесь нет никаких особых премудростей. Нужно снять верхнюю крышку розетки или клавиши выключателя. Подсоединить провода к клеммам, предварительно обрезав их на длину не более 10 см. Уложить провода на дно подрозетника. Вставить прибор в подрозетник до упора. Закрепить шурупами прибор к подрозетнику и зажать до упора болты в нишах по бокам, которые прижимают к подрозетнику специальные лапки крепления. Затем установить крышку розетки или клавиши выключателя на место.
После установки розеток, выключателей и щита, подаем напряжение на электропроводку и проверяем правильность работы всех розеток, выключателей и автоматов.



10. И последнее.



Сделать электропроводку в доме можно самостоятельно своими руками, особенно человеку, который знает, что такое ноль и что такое фаза. Но здесь есть много различных нюансов, которые неправильно выполняют даже так называемые специалисты в этом вопросе. Например, при постройке дачи, я только с четвертой попытки попал на нормального электрика. Электромонтаж это очень важный раздел работы, чтобы доверять его непрофессионалам.



Если вы решили нанять электрика, поинтересуйтесь у него, как он планирует проводить работу и какой у него есть инструмент для этого. Настоящие электромонтажники имеют весь набор специального инструмента, для проведения всех видов работ по устройству электропроводки. А если к вам пришли электрики у которых один молоток на двоих и тот одолжен у соседа, тогда гоните их в шею.



Спросите мастера, где он уже выполнял монтаж проводки и поинтересуйтесь результатами у хозяев. По тому, какой он сделает заказ на расходные материалы, можно понять о его квалификации и сделать выводы. После начала монтажа, внимательно следите за его работой, исходя из рекомендаций, о которых я рассказал вам в этом видео.
А если вы хотите сделать сами электропроводку, тоже руководствуйтесь этими правилами.
Что не ясно, спрашивайте в комментариях, и у вас все получится. Помните, что успешное выполнение электромонтажа зависит от аккуратности, внимательности и соблюдения инструкций.



Правильно подбирайте провода, мощность автоматов и пробуйте делать своими руками качественный электромонтаж.



Видео. Как сделать электропроводку в доме?
