Большинство жилых домов советской постройки имеют электропроводку по системе TN-C, где нулевой и заземляющий проводники совмещены в один. Современная бытовая техника требует полноценного заземления - отдельного PE проводника. Без него стиральная машина, электроплита или водонагреватель могут стать источником опасного напряжения на корпусе. Устранить это можно самостоятельно, если понимать схему электроснабжения своего дома и соблюдать порядок работ.

Близкая по смыслу инструкция у нас - как усилить сигнал антенны.

Что нужно знать перед началом работ

Прежде всего следует определить, какая система заземления используется в вашем доме. Для этого нужно открыть этажный щиток и осмотреть вводной кабель. Если к шине нейтрали подключен один провод, который выполняет функции и нуля, и земли одновременно - это система TN-C. Если нулевой проводник разделен на N и PE ещё на вводе в здание или в этажном щитке - это система TN-C-S или TN-S, и к шине PE можно подключиться напрямую.

Важно помнить: самостоятельно разрешено прокладывать проводку внутри квартиры и подключаться к уже существующей шине PE. Подключение к нулевому проводу в качестве заземления (так называемое зануление розеток) - запрещено ПУЭ и опасно, так как при обрыве нуля на корпусах приборов появится фазное напряжение 220 вольт.

Если дом оборудован системой TN-S или TN-C-S с разделённой шиной PE в щитке - задача упрощается. Если в доме старая система TN-C без разделения - потребуется либо обращение к управляющей компании для модернизации ввода, либо устройство индивидуального заземляющего контура (только для частного сектора или первых этажей с доступом к грунту).

Необходимые материалы и инструменты

Для прокладки заземляющего проводника от щитка до розеток потребуется следующее:

- Медный провод сечением не менее 2,5 кв. мм для розеток и 4 кв. мм для электроплиты или водонагревателя. Провод должен быть желто-зеленого цвета - это стандарт для PE проводника.
- Розетки с заземляющим контактом (евророзетки) - по числу точек подключения.
- Клеммная колодка или медные гильзы для соединений.
- Кабель-канал шириной 20-25 мм или штроборез для скрытой прокладки.
- Перфоратор с буром диаметром 6-8 мм для крепления кабель-канала.
- Отвертки, пассатижи, нож для зачистки изоляции.
- Индикаторная отвертка или мультиметр для проверки фазы и нуля.
- Автоматический выключатель дифференциального тока (УЗО) на 30 мА - рекомендуется установить в щитке для дополнительной защиты.

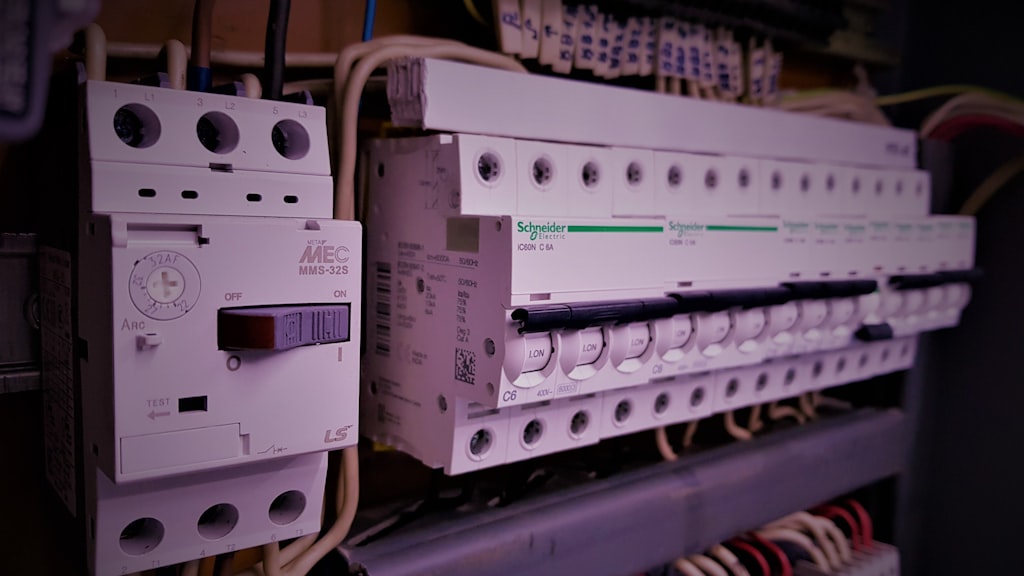

Подключение к шине PE в этажном щитке

Перед открытием щитка обязательно отключите вводной автомат своей квартиры. Убедитесь в отсутствии напряжения индикаторной отверткой на всех клеммах, к которым планируете прикасаться.

1. Откройте этажный щиток и найдите шину PE - она обычно окрашена в желто-зеленый цвет или имеет соответствующую маркировку.
2. Подготовьте конец провода сечением 4 кв. мм, зачистите изоляцию на 10-12 мм.
3. Подключите провод к свободному гнезду шины PE, затяните болт с усилием - контакт должен быть надежным.
4. Проложите провод от щитка до распределительного щитка квартиры или напрямую к первой розетке. Рекомендуется использовать цельный провод без соединений на всем участке от шины до точки разветвления.
5. Если шина PE в этажном щитке отсутствует, а имеется только общая PEN шина - самостоятельно разделять её запрещено. В этом случае обращайтесь в управляющую компанию.

Прокладка провода и подключение розеток

Проводник PE прокладывается параллельно фазному и нулевому проводникам. Оптимальный вариант - использовать трехжильный кабель ВВГнг 3х2,5 для замены всей старой проводки. Если замена всей проводки не планируется, PE проводник прокладывают отдельно в кабель-канале поверх существующей штукатурки или в отдельной штробе.

Многие совмещают эту работу с другой задачей - например, быстро садится батарея на Android и Iphone.

Порядок подключения розетки с заземлением:

1. Отключите питание автоматом в щитке.
2. Демонтируйте старую розетку, извлеките из подрозетника.
3. Зачистите конец PE провода на 8-10 мм.
4. Подключите PE провод к среднему контакту розетки - это заземляющий усик или клемма с маркировкой PE или значком заземления.
5. Подключите фазный провод (обычно красный или коричневый) и нулевой провод (синий) к соответствующим боковым клеммам.
6. Уберите провода в подрозетник, зафиксируйте розетку, закройте крышку.
7. Подайте питание и проверьте наличие напряжения мультиметром: между фазой и нулем должно быть 220 В, между фазой и PE - также около 220 В, между нулем и PE - не более 10 В.

Если при замере между нулем и PE напряжение превышает 10 В - это признак проблем с нейтральным проводником или неправильного подключения. Проверьте схему ещё раз.

Устройство контура заземления для частного дома или первого этажа

Если подключиться к общей шине PE невозможно, а дом стоит на земле, можно сделать собственный заземляющий контур. Для квартиры на первом этаже с выходом к грунту это допустимо только с разрешения управляющей компании и при соответствующем техническом решении.

Стандартный контур заземления выглядит так: три стальных уголка 50х50х5 мм длиной 2-3 метра забиваются в грунт на глубину не менее 1,5-2 метров вертикально. Расстояние между уголками - 1-1,5 метра, они соединяются между собой горизонтальными полосами из стали 40х4 мм с помощью сварки. Сопротивление контура должно быть не более 4 Ом - это требование ПУЭ для сети 220 В. Замерить сопротивление можно прибором типа мегаомметра или специальным измерителем заземления.

От контура к щитку прокладывается медный провод сечением не менее 10 кв. мм или стальная полоса. Провод подключается к шине PE внутри щитка.

Проверка и меры безопасности

После завершения всех работ необходима комплексная проверка. Включите питание и с помощью мультиметра измерьте напряжение в каждой розетке: фаза-ноль должна давать 220 В плюс-минус 10 процентов, фаза-PE - аналогично. Прикоснитесь мультиметром к металлическому корпусу ближайшего прибора и к PE контакту розетки - разница потенциалов должна быть нулевой или близкой к нулю.

Дополнительно рекомендуется установить УЗО на 30 мА в щитке - оно срабатывает при токе утечки и отключает линию за 0,03 секунды, что предотвращает поражение электрическим током даже при неисправном заземлении. УЗО не заменяет заземление, но вместе они обеспечивают максимальную защиту.

Все работы в щитке следует выполнять только при полностью отключенном вводном автомате. Если вы не уверены в своих силах при работе с этажным щитком - пригласите лицензированного электрика хотя бы для финального подключения к шине PE. Работы внутри квартиры по прокладке провода и подключению розеток значительно проще и вполне выполнимы самостоятельно.

Грамотно выполненное заземление - это не просто требование норм, а реальная защита жизни. Единожды потратив несколько часов и небольшую сумму на материалы, вы получаете безопасную электросеть, которая корректно работает с любой современной техникой и защищает всех жильцов от удара током при случайных неисправностях оборудования.
