Электрический теплый пол - это нагревательный кабель или мат, уложенный под финишное покрытие. Без терморегулятора он будет работать непрерывно, потребляя лишнюю электроэнергию и перегреваясь. Терморегулятор поддерживает заданную температуру и продлевает срок службы системы. Правильное подключение занимает 2-3 часа и не требует специальных инструментов, кроме базового набора электрика.

Если разбираетесь впервые, для контекста зайдите в посудомоечная машина не сливает воду - как решить проблему.

Что нужно подготовить перед началом работы

До подключения убедитесь, что нагревательный кабель или мат уже уложен в стяжку или под плитку и полностью застыл - минимум 28 дней для цементной стяжки. Включать систему в свежую стяжку нельзя: кабель лопнет от неравномерного прогрева.

Список инструментов и материалов:
- отвертки плоская и крестовая
- пассатижи и кусачки
- нож для зачистки кабеля
- индикаторная отвертка или мультиметр
- перфоратор и коронка 68 мм для подрозетника
- штроборез или болгарка для канавки под датчик
- монтажная коробка для терморегулятора
- клеммы или колпачки СИЗ
- гофрированная трубка диаметром 16 мм длиной 1-1,5 м

Перед покупкой терморегулятора измерьте сопротивление нагревательного кабеля мультиметром. Значение должно совпадать с паспортными данными - отклонение более 10 процентов говорит о повреждении кабеля. Для комнаты 10-15 кв.м. достаточно терморегулятора на 16 А. Для больших площадей или мощных систем свыше 3,5 кВт нужен контактор.

Как устроена схема подключения

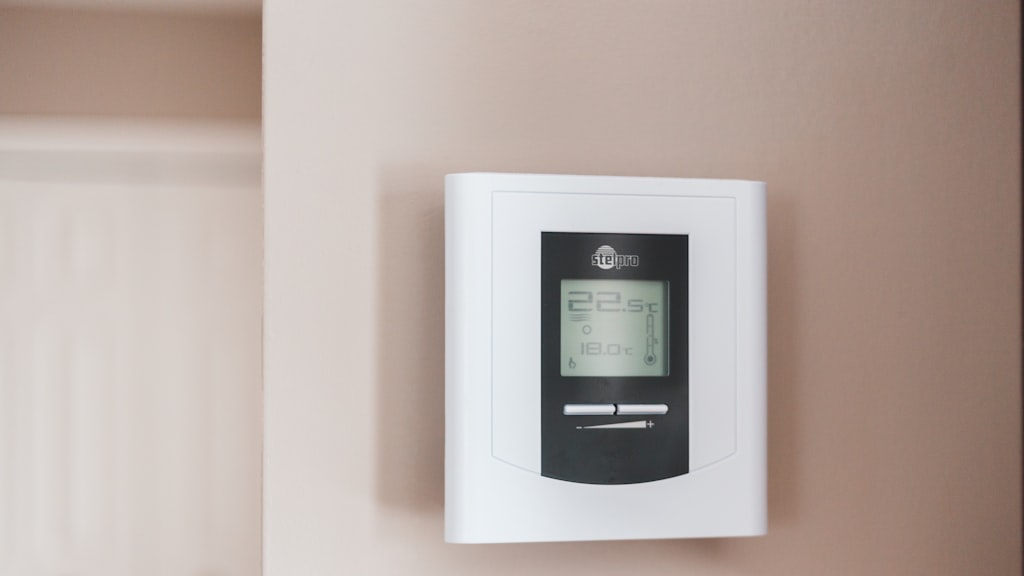

Стандартная схема включает три элемента: электрощит с автоматом, терморегулятор и нагревательный кабель с датчиком температуры. Питание приходит в терморегулятор от автомата, а нагревательный кабель подключается к выходным клеммам терморегулятора. Датчик температуры вставляется в специальный разъем платы.

Терморегулятор имеет от 5 до 7 клемм:
- L и N - вход питания 220 В (фаза и ноль)
- L1 и N1 - выход на нагревательный кабель
- клеммы датчика - обычно обозначены Sensor или значком термометра
- клемма заземления PE - есть не во всех моделях

Нагревательный кабель имеет два провода подключения - они выходят из монтажной муфты. Цвет проводов зависит от производителя, поэтому ориентируйтесь на маркировку в паспорте кабеля, а не на цвет.

Пошаговое подключение терморегулятора

1. Отключите питание в щите. Проверьте индикатором, что напряжение отсутствует.
2. Установите подрозетник в стену на высоте 30-90 см от пола - уточните удобное место заранее.
3. Пробейте штробу от подрозетника до пола - по ней пройдут провода питания и датчика.
4. Заведите в подрозетник три провода: кабель питания от щита (3 жилы - фаза, ноль, земля), провода от нагревательного кабеля (2 жилы), провод датчика температуры (2 жилы).
5. Зачистите жилы на 8-10 мм.
6. Подключите провода питания к клеммам L и N терморегулятора - фазу к L, ноль к N. Фазу определяйте мультиметром или индикаторной отверткой.
7. Подключите провода нагревательного кабеля к клеммам L1 и N1.
8. Подключите провода датчика к клеммам датчика - полярность здесь не важна.
9. Подключите заземление к клемме PE, если она есть.
10. Аккуратно сложите провода в подрозетник и зафиксируйте терморегулятор.

Затягивайте винты клемм с усилием - слабый контакт вызывает нагрев и оплавление. После затяжки слегка потяните провод - он не должен выходить из клеммы.

Правильная установка датчика температуры

Датчик температуры контролирует нагрев пола и отключает систему при достижении заданного значения. Его неправильная установка - самая частая причина поломки теплого пола.

Из родственных тем стоит упомянуть как сделать Power Bank.

Датчик нельзя замуровывать в стяжку без защитной трубки. При выходе из строя вы не сможете его заменить, не разбивая пол. Правильный порядок установки датчика:
1. Пробейте штробу в полу от подрозетника на 50-80 см вглубь комнаты - по направлению укладки кабеля.
2. Уложите в штробу гофрированную трубку диаметром 16 мм - от подрозетника до середины комнаты.
3. Конец трубки запечатайте заглушкой, чтобы раствор не залил датчик.
4. Протяните провод датчика через трубку - он должен выходить с запасом в подрозетник.
5. Сам датчик должен находиться между витками нагревательного кабеля, на расстоянии минимум 50 см от стены.

Если датчик расположен под кабелем или вплотную к стене, он будет показывать неверную температуру. Система либо перегреет пол, либо будет постоянно отключаться раньше времени.

Выбор автомата защиты и сечения кабеля питания

Для расчета автомата разделите мощность нагревательного кабеля на 220. Например, кабель 2000 Вт: 2000 / 220 = 9,1 А. Выбирайте автомат на 10 А или 16 А. Автомат на 6 А для этого случая будет выбивать при нагрузке.

Сечение питающего кабеля от щита до терморегулятора:
- до 2 кВт - сечение 1,5 кв.мм
- от 2 до 3,5 кВт - сечение 2,5 кв.мм
- свыше 3,5 кВт - сечение 4 кв.мм и подключение через контактор

Используйте кабель с медными жилами типа ВВГнг-LS. Алюминиевый кабель для скрытой проводки не применяйте - он ломается в местах подключения и создает пожароопасные соединения.

Рекомендуется также установить УЗО или дифавтомат на линию теплого пола с током утечки 30 мА. Это обязательное требование для электрооборудования во влажных помещениях - ванных комнатах и кухнях.

Первый запуск и настройка температуры

Первый запуск выполняйте только после полного застывания стяжки и укладки финишного покрытия. Последовательность действий:
1. Включите автомат в щите.
2. Подайте питание на терморегулятор.
3. Установите на терморегуляторе температуру 25-28 градусов для режима нагрева пола.
4. Через 10-15 минут проверьте рукой - пол должен быть слегка теплым.
5. Убедитесь, что терморегулятор отключает нагрев при достижении заданной температуры и снова включает при остывании.

Большинство терморегуляторов имеют два режима управления: по температуре пола (датчик в полу) и по температуре воздуха (встроенный датчик). Для комфортного обогрева используйте режим пола и устанавливайте не выше 45 градусов - это максимально допустимая температура для большинства покрытий. Для ламината и паркетной доски - не выше 27-28 градусов.

Если терморегулятор показывает ошибку датчика сразу после включения - проверьте подключение проводов датчика и целостность самого датчика мультиметром. Исправный датчик NTC 10 кОм при комнатной температуре 20-22 градуса показывает сопротивление 10-12 кОм.

Правильно подключенный теплый пол с терморегулятором потребляет на 30-40 процентов меньше электроэнергии по сравнению с системой без автоматики. Датчик и терморегулятор защищают нагревательный кабель от перегрева и продлевают срок его службы до 20-25 лет при соблюдении температурного режима.
